近日，我校力学与光电物理学院2023级光电系统与控制专业硕士研究生洪铜洲以第一作者身份在国际知名期刊《Chemical Communications》（Nature Index收录期刊）发表题为“Simultaneous phase and electronic structure regulation of MoC via B,N-doping and bimetallic synergy for efficient hydrogen evolution”的论文，探讨在钼基非贵金属电催化析氢材料研究领域取得的新进展。论文以安徽理工大学力学与光电物理学院为第一单位，宿州学院教授、安徽理工大学兼职硕士生导师朱光和青年教师贾进为共同通讯作者。

氢能是绿色能源转型的重要载体，电解水制氢亟需低成本、高稳定性的非贵金属HER催化剂。碳化钼因具有类铂电子结构和资源丰富等优势受到关注，但仍存在氢吸附能力不足、颗粒团聚和酸性稳定性差等问题。

研究团队采用熔盐辅助热解策略，以POM@ZIF为前驱体，构筑了嵌入B、N共掺杂碳基体中的Co/Ni双金属改性MoC纳米晶催化剂（Co,Ni–MoC@BNC）。硼掺杂促进高导电MoC相形成并调控缺陷结构，Co/Ni与MoC之间的界面电子作用优化氢吸附行为，B/N共掺杂碳层则有效抑制团聚和腐蚀。电化学测试表明，该催化剂在0.5 M H₂SO₄中表现出优异HER性能，10 mA cm⁻²下过电位仅127 mV，并可在15 mA cm⁻²下稳定运行30小时；高电流密度下性能优于商业10% Pt/C。DFT计算显示，Co d轨道与C p轨道杂化，并在B掺杂作用下优化H–C键强度，使ΔG_H*降至0.21 eV。

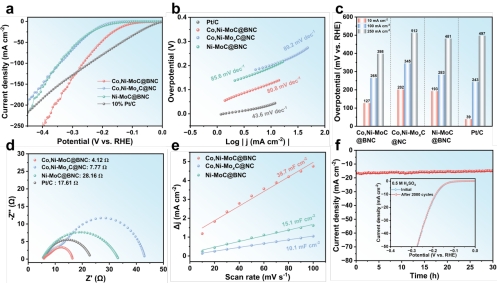

在酸性介质中的电化学性能图

该研究证明，晶相调控、杂原子掺杂和双金属界面工程协同作用，可显著提升MoC基催化剂的导电性、活性和酸性稳定性，为开发低成本高性能析氢催化剂提供了新思路。
