近日，我校化学工程学院疏瑞文教授课题组在英国皇家化学会（Royal Society of Chemistry）旗下著名国际学术期刊Nanoscale（中科院SCI期刊分区：工程技术一区、Top期刊、影响因子IF = 6.895）在线发表了题为《Synthesis of nitrogen-doped reduced graphene oxide/cobalt-zinc ferrites composite aerogels with superior compression recovery and electromagnetic wave absorption performance》的最新研究成果，该论文入选“2021 Nanoscale HOT Article Collection”。

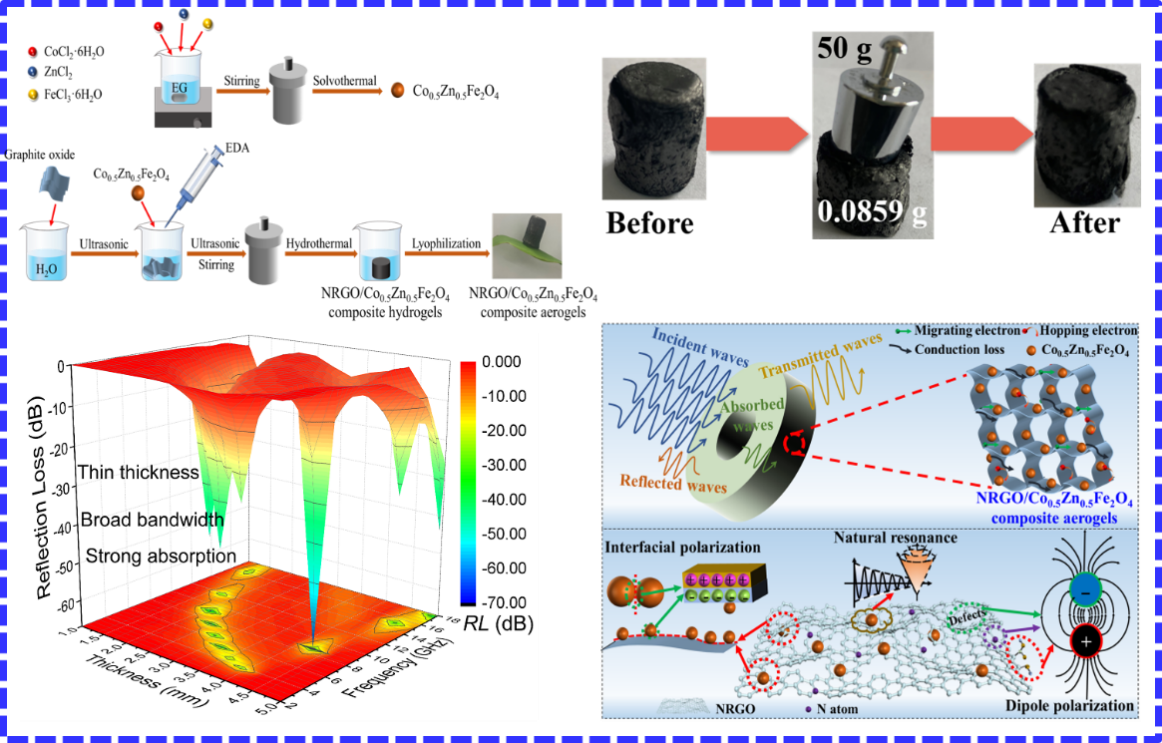

氮掺杂还原氧化石墨烯/钴锌铁氧体复合气凝胶的合成工艺及性能机理图
该研究以氧化石墨烯（GO）为模板，采用溶剂热-水热自组装两步法制备了具有优异压缩回弹性能的氮掺杂还原氧化石墨烯/钴锌铁氧体（NRGO/Co0.5Zn0.5Fe2O4）三维网络结构超轻复合气凝胶。研究发现：控制原位掺氮量和填料含量可以有效调控复合气凝胶的电磁参数与吸波性能；复合气凝胶的电磁性能测试表明：填料含量为15 wt%、匹配厚度为2.6 mm时，在X波段（8.2-12.4 GHz）具有极强的微波衰减能力，最小反射损耗（RLmin）达到-66.8 dB；在极薄的匹配厚度（1.6 mm）下，有效吸收带宽为5GHz（13-18 GHz）。这种增强的电磁吸收性能源于氮掺杂引入结构缺陷、磁性微球与石墨烯薄片之间异质界面结构产生的界面极化效应、独特的三维孔道结构优化阻抗匹配和延长微波传输路径并增强微波能量衰减，电导损耗、极化损耗和磁共振损耗的协同作用等。本研究成果对石墨烯基三维结构磁性复合吸波材料的结构设计与性能调控具有重要的参考价值。
疏瑞文教授为论文通讯作者，化学工程学院2018级硕士研究生张佳宾、吴越为论文的完成做出了重要的工作。
上述研究工作得到了安徽省杰出青年科学基金、中国博士后科学基金、安徽省教育厅自然科学研究项目、安徽理工大学环境友好材料与职业健康研究院（芜湖）研发专项基金等的支持。
（撰稿、核稿：化工学院 钱元、刘锋 编辑、审稿：宣传部 夏雅凤、阮进华）
