近日，安徽理工大学医学院、精准医学创新研究院王文新教授团队联合安徽理工大学第一附属医院，在Science子刊《Science Advances》发表可注射水凝胶促进子宫内膜再生的创新成果。学校博士生、第一附属医院李茗薇为论文共同第一作者，宋日健博士和王文新教授为共同通讯作者。该研究获得了安徽省重点科技项目、国家自然科学基金等项目的资助。

宫腔粘连的难点不只是重新打开宫腔，更在于修复子宫内膜损伤后持续的炎症和纤维化微环境。传统球囊、宫内节育器或水凝胶主要发挥物理隔离作用，能够减少再粘连，却难以同时促进腺体、血管和具有胚胎接受能力的功能性内膜重建。针对这一难题，研究团队开发了富巯基免疫调节可注射水凝胶TR-gel，该材料由丙烯酸化透明质酸和巯基化透明质酸通过Michael加成反应原位形成，约10分钟完成交联，并能顺应不规则宫腔表面。交联后保留的游离巯基赋予材料清除活性氧、抑制NF-κB炎症信号和调节巨噬细胞表型的能力，使其兼具物理屏障、免疫调节、抑制纤维化和促进血管重建等功能。在大鼠宫腔粘连模型中，TR-gel明显减少粘连和胶原沉积，促进子宫内膜、腺体及微血管网络恢复。损伤后子宫内膜厚度仅为正常水平的26.2%，经TR-gel处理后恢复至73.6%；生育率由25.0%提高至62.5%，胚胎着床和活仔结局也得到改善。

该成果将材料设计、微环境调节、组织再生和生育功能评价贯通，推动宫腔粘连修复材料功能从“被动隔离”迈向“主动营造再生微环境”，体现了我校在生物医用高分子与再生医学交叉研究中的创新能力。目前研究已在细胞实验和大鼠模型中完成验证，团队将进一步开展更高阶模型和临床转化研究。

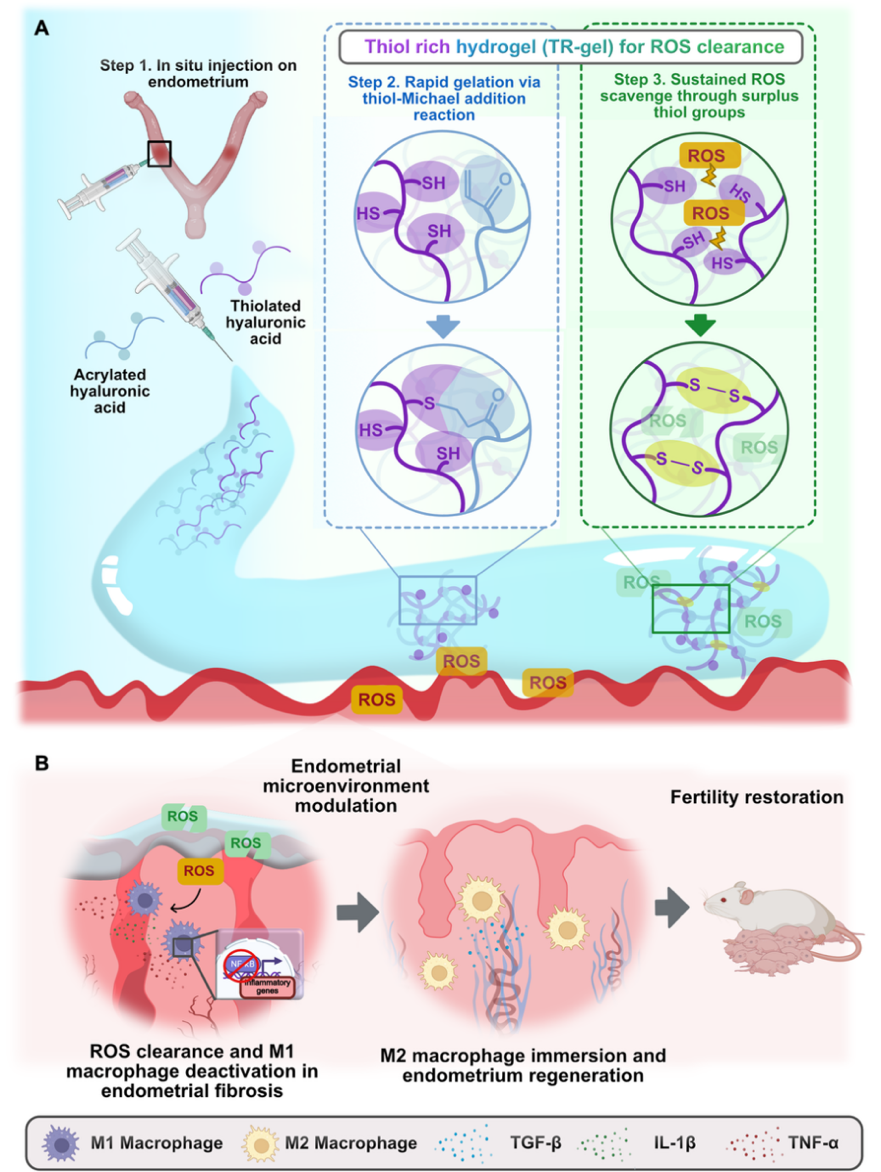

TR-gel的形成、ROS清除及子宫内膜再生机制示意图（来源：论文图1）

王文新，教授，国家级人才，爱尔兰科学基金会（SFI）首席科学家，英国皇家化学会会士，现任安徽理工大学讲席教授、精准医学创新研究院院长、医学院学术副院长。长期从事高分子可控聚合及其生物医学应用研究，重点关注生物功能高分子的精准设计及其在组织修复和再生医学中的转化应用，已发表论文280余篇，持有国内外专利36项，并创办和成功转化3家生物技术公司。
