我校化学工程学院应用化学专业2014级硕士研究生王磊在吸波材料研究方面取得重要进展，以第一作者（通讯作者、导师：邢宏龙教授）在《Journal of Materials Chemistry C》（2017,5:2005-2014;SCI一区，影响因子5.256;截止2018年3月论文被引用23次.）发表研究成果《Porous flower-like NiO@graphene composites with superior microwave absorption properties》。

    该研究揭示了多孔花状氧化镍/石墨烯复合材料的电磁特性及微波吸收机理，提出了可通过调节材料厚度达到对不同波段电磁波的吸收能力。

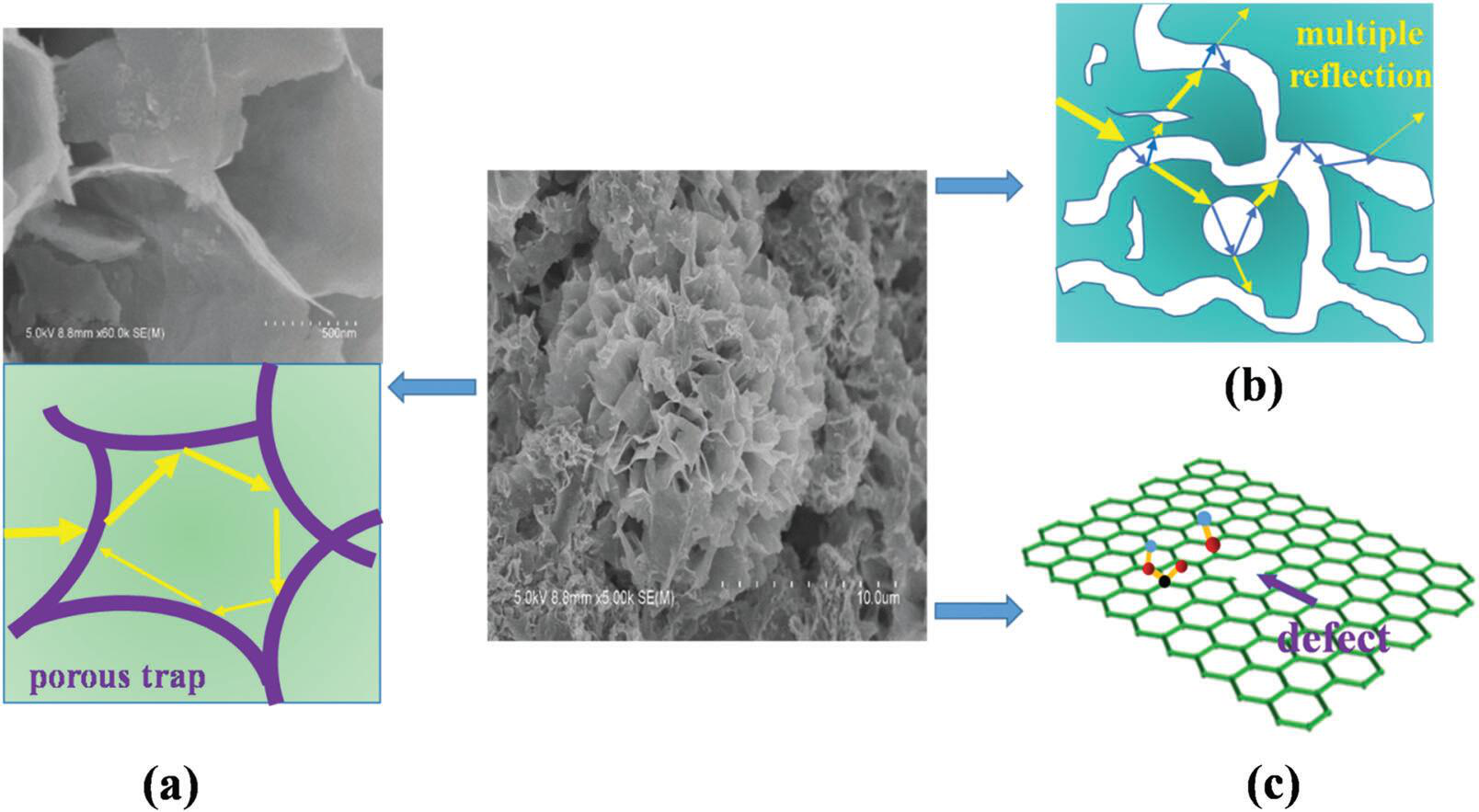

    相比于在片层石墨烯上修饰、负载和镶嵌纳米材料，本研究从逆向思维的角度出发，在均匀分散的石墨烯溶液中加入镍盐，利用六次甲基四胺提供的弱碱环境，经过水热和奥斯瓦尔德熟化生成花状多孔微球（5-10 um），从而实现在大尺度微球上部分包裹二维石墨烯片材。研究结果表明：花状石墨烯/氧化镍微球具有大的表面积（107 m²g⁻¹）、三维多孔骨架和空间极化。自组装氧化镍“花瓣”，因缺陷和孔洞的存在，为电磁波的损耗提供了更多的作用和反射位点，有利于电磁波因相位抵消而被损耗。该研究制备的复合材料在厚度为1.7 mm时，最佳损耗值可达到-59.6分贝。此工作为设计新型高质量的电磁波吸收材料提供了设计思路和理论参考。

    该研究工作受到国家自然科学基金面上项目（No.51477002）的资助。

(撰稿、核稿：化工学院 王磊、钱元，刘锋 编辑、审稿：宣传部 夏雅凤、董淑平)
